Produktinformationen "Ram Products Arrow Spine Tester"

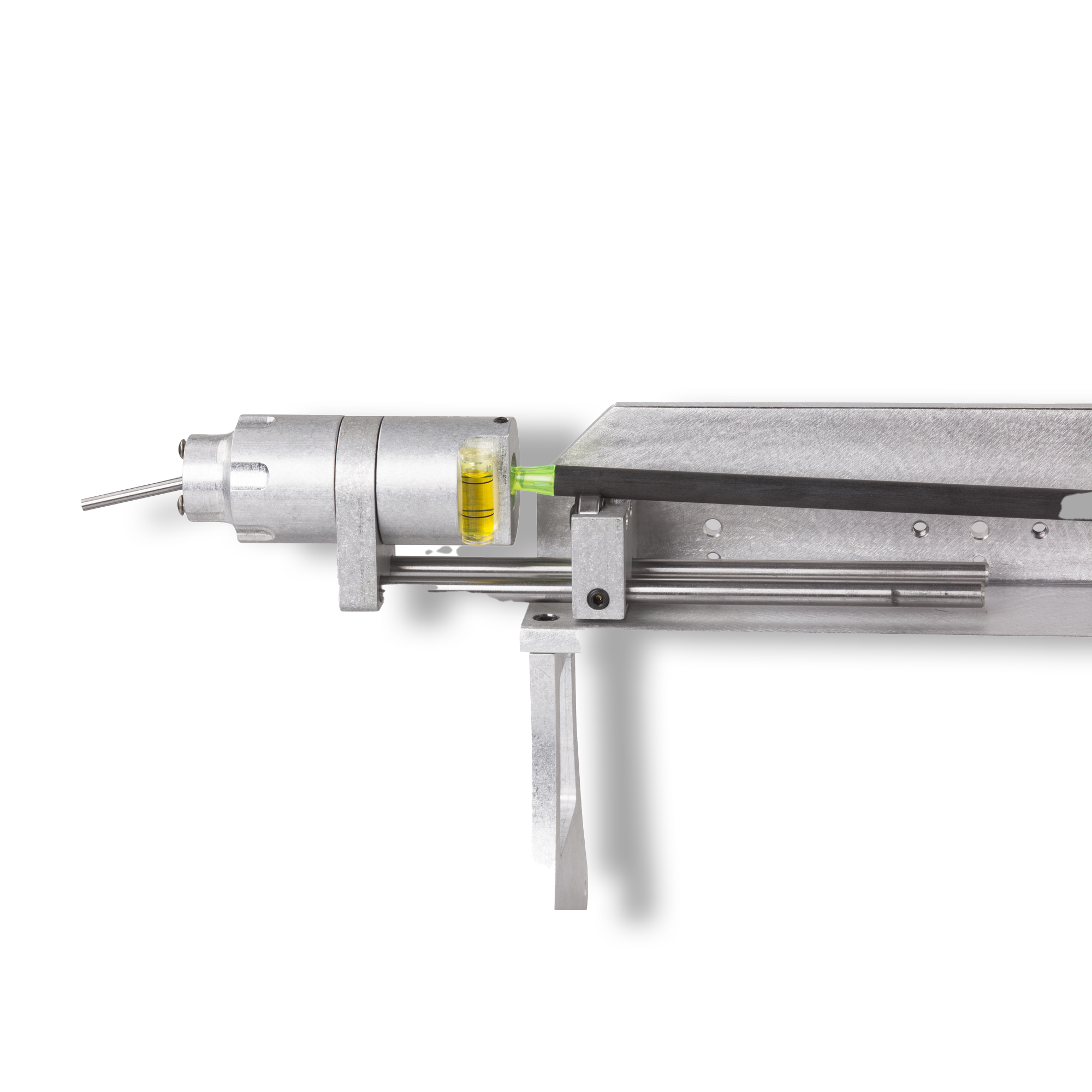

RAM Products Arrow Spine Tester (Carbon QC)

Spine-Messgerät mit Messuhr · vier Kugellager-Auflagen · Stützweite 26 ″ oder 28 ″ · Rundlauf und Geradheit in einem Gerät.

Über dieses Messgerät

Der Carbon QC von RAM Products misst die tatsächliche Durchbiegung eines Pfeilschafts unter definierter Last – also den Spine, wie er wirklich ist, und nicht wie er auf der Packung steht. Der Schaft liegt dafür in den V-Nuten von vier Kugellagern, in der Mitte hängt das Prüfgewicht, und die Messuhr zeigt die Auslenkung an. Drehst Du den Pfeil, zeichnet die Uhr den Verlauf über den Umfang nach.

Genau dieser Verlauf ist der eigentliche Nutzen: Jeder Schaft hat eine steifste und eine weichste Achse. Der Punkt, an dem die Anzeige deutlich umschlägt, ist der Spine-Punkt. Richtest Du die Nocke immer gleich dazu aus, verhalten sich alle Pfeile eines Satzes beim Lösen gleich. RAM weist außerdem darauf hin, dass der Spine innerhalb eines Dutzends um bis zu 0,060 ″ streuen kann – das entspricht dem Unterschied zwischen zwei Spine-Klassen im selben Köcher.


Schlüsseleigenschaften

Spine sortieren
Nach echter Durchbiegung
Gruppen mit gleichem Messwert statt Vertrauen auf die Chargenangabe.
Nocken indexieren
Spine-Punkt finden
Alle Schäfte gleich ausrichten – einer der wirksamsten Schritte für engere Gruppen.
Spitzenrundlauf
± 0,0005 ″
Herstellerangabe zur Toleranz bei der Broadhead-Kontrolle.
Geradheit
Von Spitze bis Nocke
Auflager auf ca. 10 ″ zusammengesetzt, dann punktweise messen.

Konstruktion & Besonderheiten

Auflage auf vier KugellagernDer Schaft liegt in den V-Nuten von jeweils zwei Lagerpaaren. Dadurch dreht er sich beim Messen praktisch reibungsfrei, und die Messuhr folgt dem Spine-Verlauf, statt an einer festen Auflage zu haken.
Umsetzbare AuflagerDie Lagerböcke lassen sich in zwei Bohrungspositionen verschrauben und ergeben so eine Stützweite von 28 ″ oder 26 ″. Das ist wichtig, weil Spine-Werte nur innerhalb derselben Stützweite vergleichbar sind – je nach Norm und Herstellerangabe wird mit unterschiedlichen Auflagerabständen gemessen.
Zwei Aufgaben, ein AufbauFür die Geradheitsprüfung rückst Du die Auflager auf rund 10 ″ zusammen und wanderst mit der Messuhr über den Schaft. Spitzenrundlauf, Insert-Sitz und Schaftschlag prüfst Du damit im selben Arbeitsgang.
Alterung im Blick behaltenCarbon verliert durch Treffer und Belastung Steifigkeit. Wer seine Sätze über die Saison nachmisst, erkennt einen ermüdeten Schaft, bevor er als unerklärlicher Ausreißer in der Wertung auftaucht.

Technische Daten

Hersteller RAM Products
Modell Carbon QC Arrow Spine Tester (Herstellercode CQC)
Typ Spine-Prüfstand mit Messuhr
Auflage Vier Kugellager in V-Anordnung, umsetzbare Lagerböcke
Stützweite 28 ″ oder 26 ″ (umschraubbar); ca. 10 ″ für die Geradheitsprüfung
Messverfahren Mittiges Prüfgewicht, Ablesung der Durchbiegung an der Messuhr
Rundlauf Jagdspitzen Prüfbar bis ± 0,0005 ″ (Herstellerangabe)
Weitere Funktionen Spine-Sortierung, Nockenindexierung, Geradheitsmessung, Verlaufskontrolle über die Saison

Für wen ist der Spine Tester geeignet?

Fachhändler und PfeilbauerWer Kundensätze aufbaut, kann Schäfte belegbar sortieren und die Nocken indexiert ausliefern – eine Leistung, die man auch abrechnen kann.
Ambitionierte TurnierschützenWenn Technik und Bogeneinstellung stimmen und trotzdem einzelne Pfeile ausbrechen, liegt die Ursache oft im Schaft. Mit dem Carbon QC klärst Du das messtechnisch statt durch Ausprobieren.
Vereine mit eigener WerkstattEin Gerät im Verein reicht, um alle Sätze der Wettkampfgruppe regelmäßig zu prüfen – das lohnt sich schneller, als der Anschaffungspreis vermuten lässt.
