Produktinformationen "Aurel Pern Pin 500"

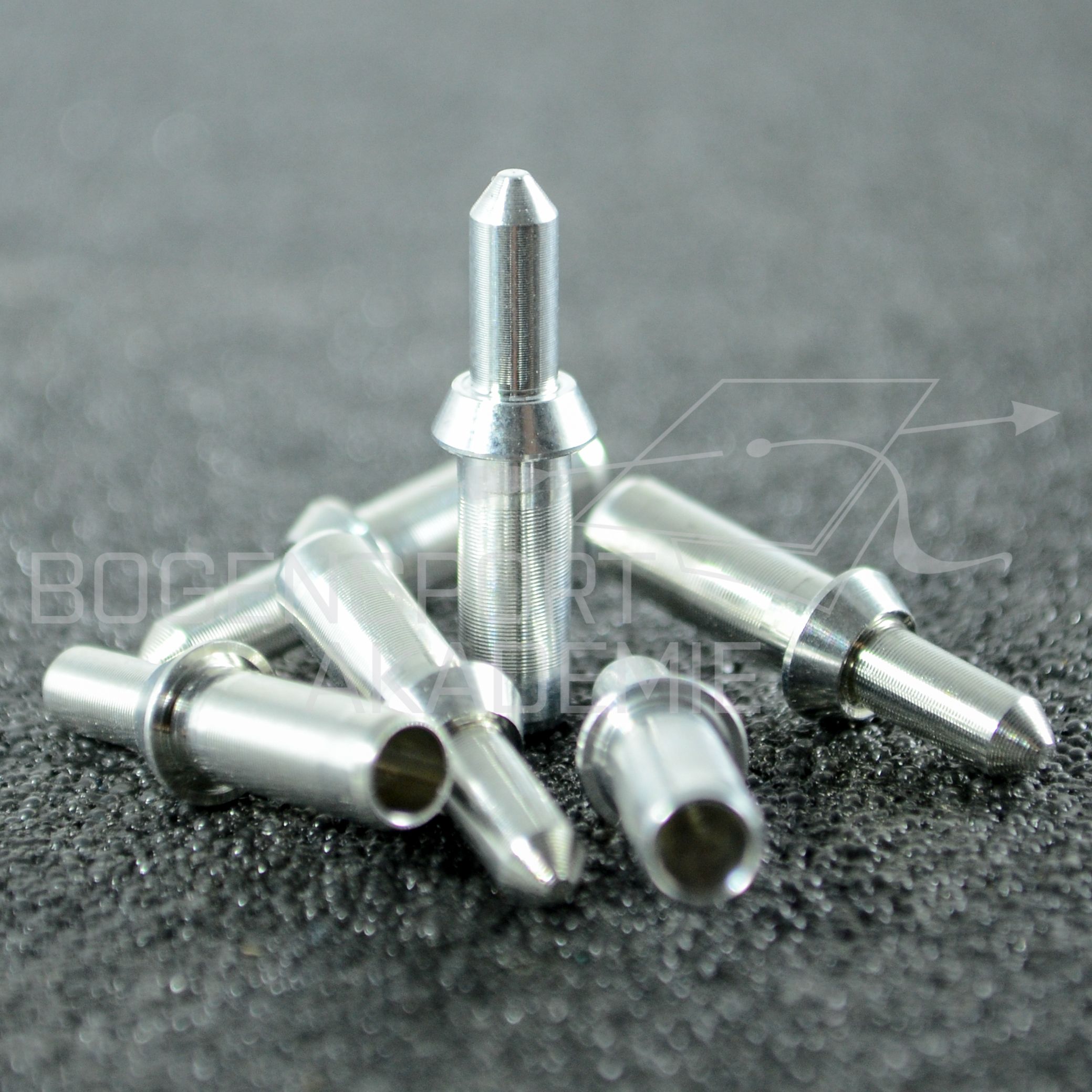

Aurel PERN Pin-Insert

Pin-Insert für Aurel ORYX und UHYRE · Aluminium ENAW 7075-T6 · Pin 3,22 mm für handelsübliche Pin-Nocken · zehn Größen.

Diese Ausführung

Du siehst hier die Ausführung Spine 500. Die übrigen Angaben auf dieser Seite gelten für die gesamte Modellreihe.

Ausführung	Spine 500
Unterscheidet sich in	Spine-Größe des Schafts

Über dieses Bauteil

Ein Pin-Insert sitzt im hinteren Schaftende und trägt statt einer eingesteckten Nocke einen dünnen Metallzapfen, auf den die Pin-Nocke aufgeschoben wird. Der Vorteil dieser Bauart: Trifft ein Pfeil den anderen von hinten, opfert sich die Kunststoffnocke – und im schlimmsten Fall der Pin –, während der Schaft heil bleibt. Zusätzlich schützt das PERN das empfindliche Schaftende dauerhaft gegen Aufpraller und die mechanische Einwirkung der Sehne.

Aurel hat das PERN so ausgelegt, dass es sich sehr eng in den Schaft schmiegt und sich daher nicht so einfach lösen kann. Zwei Führungsringe sorgen dafür, dass das Insert lückenlos und 100 % parallel zum Schaft sitzt; spezielle Einstiche sichern zusätzlich den spielfreien Sitz des Inserts auf dem Schaft und der Pin-Nocke auf dem PERN. Für den Pfeilbau heißt das: Die Nocke sitzt exakt in der Schaftachse – und genau daran entscheidet sich, ob ein Satz sauber gruppiert oder ein Ausreißer dabei ist.

Verklebt wird mit handelsüblichem dünnflüssigem Cyanacrylatkleber (CA-Kleber); die Klebefläche ist darauf ausgelegt, ein Spezialkleber ist nicht erforderlich. Der Pin-Durchmesser von 3,22 mm bzw. 0,127″ nimmt alle handelsüblichen Pin-Nocken auf. Gefertigt wird das PERN mit engsten Toleranzen aus geschmiedetem Aluminium ENAW 7075-T6 in Deutschland.

Technische Daten

Hersteller	Aurel Archery
Typ	Pin-Insert zum Einkleben
Material	Geschmiedetes Aluminium ENAW 7075-T6
Pin-Durchmesser	3,22 mm bzw. 0,127″ – für alle handelsüblichen Pin-Nocken
Gewicht	ca. 7 grain je Insert
Passend für	Aurel ORYX und UHYRE Schäfte
Größen	350, 400, 500, 600, 700, 800, 900, 1000, 1100, 1300
Zentrierung	Zwei Führungsringe, zusätzliche Einstiche für spielfreien Sitz
Verklebung	Dünnflüssiger CA-Kleber, kein Spezialkleber erforderlich
Fertigung	Präzisionsfertigung in Deutschland, engste Toleranzen

Größen & Schaftzuordnung

PERN	AD in mm	AD in Zoll	ORYX Spine	UHYRE Spine
350	6,28	0,247	350	–
400	6,08	0,239	400	–
500	5,92	0,233	500	–
600	5,73	0,226	600	–
700	5,60	0,220	700	400
800	5,50	0,217	800	450
900	5,39	0,212	900	500 / 550
1000	5,35	0,211	1000	600
1100	5,28	0,208	1100	650 / 700
1300	5,20	0,205	1300	750 / 800

Wann brauchst Du das?

	Wenn Du auf Pin-Nocken umbauen willst: Pin-Nocken lassen sich verdrehen, um die Nockenposition zum Vane-Muster auszurichten – und sie schützen den Schaft bei Robin Hoods. Das PERN ist die Schnittstelle dafür.
	Beim Neuaufbau von ORYX- oder UHYRE-Pfeilen: Achte auf die passende Größe – sie richtet sich nach dem Spine Deines Schafts, weil der Innendurchmesser mit dem Spine variiert.
	Als Ersatz nach einem harten Treffer: Ein verbogener Pin lässt die Nocke schief sitzen. Insert tauschen ist günstiger und schneller, als einen Schaft aus dem Satz zu nehmen.
